關于單相電機轉動的原理和接線方法
對于單相電機轉動的原理和接線方法不是很熟悉的伙伴們，可以通過本文解釋來了解，小編所分享的關于單相電機轉動的原理和接線方法，都是實戰經驗教程，希望可以幫助大家，我們來瞧瞧。
單相電機轉動的原理和接線（一）
單相電機如何實現正反轉
1、單相電機轉動的原理
三相電機正反轉的要點是換相，讓三相存在120°的相位差，出現正反轉的情況，想要單相電機正反轉，就要搞清楚單相電機能夠啟動的原因。在啟動繞組后串聯合適容量的電容讓兩個繞組的相位差相差90°，從而產生磁場旋轉，如果這個連接方式記為正轉；那么調換一下接進電容的電源線，電機就會產生相反的磁場，電機反轉。
2、正反轉的要求
很多人就會問是不是所有的單相電機都是可以正反轉的，其實不然，很多電機是不可以實現正反轉的，比如罩極電機、潛水泵電機等等，這些電機雖有的有電容，但是由于用途的特殊性，在使用的時候會對電機進行改造，增加單向軸承、反轉卡套等等。
其余無論是雙電容電機還是單電容電機原則上都是可以實現正反轉的，關于主繞組、副繞組、離心開關的作用前面視頻和回答中講了很多，下面著重講一下如何對單相電機接線。
單相電機正反轉的接線
1、主副繞組的區分
需要的工具是一塊帶測量電阻值的萬用表，把萬用表的電阻檔位打到X10K，測量電機中引出的三根線，首先兩兩測量，阻值最大的為總繞組，余下一根是公共端，然后繼續測量，阻值較小的是啟動繞組（主繞組），阻值較大的為運行繞組（副繞組）。
2、正反轉接線方法
上面分清楚了主繞組和副繞組，那么電容到底怎么連？
啟動電容的并聯在主繞組和副繞組上面的，也就是三根線中所測量的電阻值最大的兩根線，電容其中一根接入電源火線，公共端接入電源零線，如果這個轉向記為正轉，那么把火線接入電容的另外一根時就是反轉。
并不是所有的單相電機都支持正反轉，如果電線出頭是四根線甚至五根線的話，就要搞清楚哪幾根是調速的，哪幾根是繞組的，然后再進行接線。
來源作者：電氣小行家
單相電機正反轉的原理和圖片接線方法 雙電容的（二）
1、單相電機的正反轉原理：
當單相正弦電流通過定子繞組時，電機就會產生一個交變磁場，這個磁場的強弱和方向隨時間作正弦規律變化，但在空間方位上是固定的，所以又稱這個磁場是交變脈動磁場。這個交變脈動磁場可分解為兩個以相同轉速、旋轉方向互為相反的旋轉磁場，當轉子靜止時，這兩個旋轉磁場在轉子中產生兩個大小相等、方向相反的轉矩，使得合成轉矩為零，所以電機無法旋轉。
當我們用外力使電動機向某一方向旋轉時，這時轉子與順時針旋轉方向的旋轉磁場間的切割磁力線運動變小；轉子與逆時針旋轉方向的旋轉磁場間的切割磁力線運動變大。這樣，轉子所產生的總的電磁轉矩將不再是零，轉子將順著推動方向旋轉起來。
在這個旋轉磁場作用下，轉子就能自動起動，起動后，待轉速升到一定時，借助于一個安裝在轉子上的離心開關或其他自動控制裝置將起動繞組斷開，正常工作時只有主繞組工作。因此，起動繞組可以做成短時工作方式。但有很多時候，起動繞組并不斷開，要改變這種電機的轉向，只要把輔助繞組的接線端頭調換一下即可。
2、單相電機的正反轉接線方法：

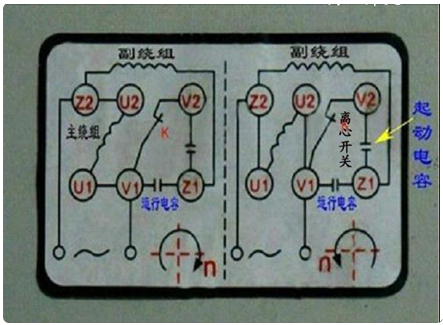

下面圖片是雙電容單相電動機接線盒上的接線圖，圖上清晰的反映了電動機主繞組、副繞組和電容的接線位置，只需要按圖接進電源線，用連接片連接Z2和U2，UI和VI，電動機順轉，用連接片連接Z2和U1，U2和VI，電動機逆轉。
擴展資料：單相電機的分類
1、電容分相單相電機
由于這種電機電容的移相作用比較明顯，只要在啟動繞組中串人適當容量的電容（一般約為20～50μF），就可使兩繞組的電流相位差接近于90°，這時的合成旋轉磁場接近于圓形旋轉磁場，因而啟動轉矩大同時啟動電流較小。這種單相電機應用普遍，啟動后可根據需要保留（稱為電容運行電機）或切除（稱為電容啟動電機，由置于電機內部的離心開關執行）。
2、電阻分相單相電機
這種電機啟動繞組匝數少、導線細，與運行繞組相比電抗小、電阻大。采用電阻分相啟動時，啟動繞組電流超前于運行繞組，合成磁場為橢圓度較大的橢圓形旋轉磁場，啟動轉矩小，僅用于空載或輕載場合，應用較少。電阻分相式單相電機的啟動繞組一般按短時工作設計，啟動后由離心開關切除，由工作繞組維持運行。
單相電機轉動的原理和接線（三）
單相電機的正反轉原理：
單相電機有兩個繞組：主繞組又稱工作繞組或運行繞組；副繞組又稱啟動繞組。
有的小負載單相電機這兩個繞組完全一樣，互相可以交換。但多數單相電機為了增大啟動力矩，副繞組線圈細、匝數多、阻值大。副繞組與主繞組之間有一啟動電容。只要交換兩個繞組中的一個繞組的首尾接線就可實現單相電機的反轉,交換電源L/N是無效的。
啟動線圈電阻比運轉線圈電阻大些，量下就知了。啟動的線圈串了電容器的。也就是串了電容器的啟動線圈與運轉線圈并聯，再接到220V電壓上，這就是電機的接法。當這個串了電容器的啟動線圈與運轉線圈并聯時，并聯的二對接線頭的頭尾決定了正反轉的。
比起三相電動機的順逆轉控制，單相電動機要困難得多，一是因為單相電動機有啟動電容、運行電容、離心開關等輔助裝置，結構復雜；二是因為單相電動機運行繞組和啟動繞組不一樣，不能互為代用，增加了接線的難度，弄錯就可能燒毀電動機。
單相電機的正反轉接線方法：
上面圖片是雙電容單相電動機接線盒上的接線圖，圖上清晰的反映了電動機主繞組、副繞組和電容的接線位置，你只需要按圖接進電源線，用連接片連接Z2和U2，UI和VI，電動機順轉，用連接片連接Z2和U1，U2和VI，電動機逆轉。
單相電動機各個元件也好鑒別，電容都是裝在外面，用肉眼就可以看清楚接線位置（如上圖）啟動電容接在V2—Z1位置，運行電容接在V1—Z1間，從里面引出的線也好鑒別，接在（如上圖）UI—U2位置的是運行繞組，接在Z1—Z2位置的是啟動繞組、接在V1—V2位置的是離心開關。用萬用表也容易區分6根線，阻值最大的是啟動繞組，阻值比較小的運行繞組，阻值為零的是離心開關。如果運行繞組和啟動繞組阻值一樣大，說明這兩個繞組是完全相同的，可以互為代用。單相電動機的繞組兩端和電容兩端不分極性，任意接都可以，但啟動繞組和運行繞組不能接反，啟動電容和運行電容不能接反，否則容易燒啟動繞組。
來源作者：gzik550204
以上便是關于單相電機轉動的原理和接線相關文章，如果還有什么不明白的，可以留言給我們，如果你需要購買直角電機以及其他調速、減速電機，可以咨詢我們客服哦。
