為什么單相電機要用電容啟動呢？這是一個好問題，作為對電機研究技術員，必須要掌握的本領。下面，跟小編就來給大家解析一下，希望可以幫助到更多人。



三相電機由定子和轉子組成，其中定子繞組通電則產生旋轉磁場，又因?yàn)槿嚯娫慈我鈨上嘀g的相位差為120，所以當定子鐵芯接上三相電源時繞組中產生三相電流，從而產生旋轉磁場。



然后旋轉磁場又切割轉子銅條，則產生感應電動勢，因此又產生感應電流，此時感應電流與磁場相互作用而產生電磁力，則又有電磁轉矩產生。所以，當電磁轉矩大于電機所帶負載則轉動。



單相電機為啥要電容？主要原因是沒有旋轉磁場產生，因此要啟動電機就要在其啟動繞組串聯。使用電容的目的就是使兩個繞組電流相位差為90度，從而產生旋轉磁場使電機啟動而工作。



單相電機為什么不能自身產生旋轉磁場



因?yàn)閱蜗嚯姍C(jī)繞組接通電源后，啟動繞組沒有串聯電容的話，將會在其軸心處產生磁場（脈動磁場）。而這個脈動磁場為兩個大小相等速度相同方向相反的兩個磁場。一旦電機停止運轉，由于這兩個磁場產生大小相等方向相反的轉矩，那么這兩個轉矩就相互抵消掉了。所以，要使單相電機再次啟動，需要電容來提供助力，只要使電機兩個繞組的電流相位差為90度，就可以產生旋轉磁場了，電機就能再次啟動起來。





　　一個單相電機里一共有兩個線圈，主線圈和副線圈。當單相正弦電流通過主線圈時，主線圈就會產生一個交變脈動磁場，這個磁場的強弱隨時間作正弦電流變化而變化，但在它的方向一直是1-3這個方向。

　　如果沒有其他線圈提供的力，那么電機轉90度以后就不轉了。如果想要讓他旋轉，還須給它加一個與主線圈方向垂直的力，由啟動線圈提供，也就是副線圈。

　　

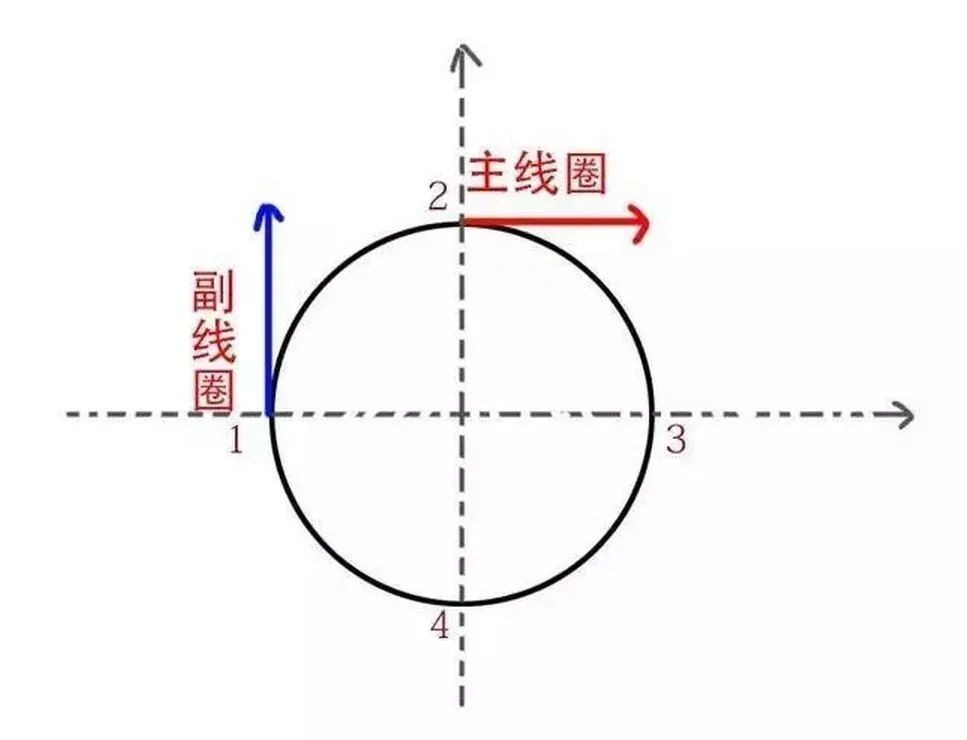

　　單相電機線圈受力方向示意圖



　　要想讓副線圈提供與主線圈方向垂直的力，那就必須要給副線圈通入另外一相電流。如果通入的是同一相電流，那么它們產生力的方向也一樣。但是只有單相電，那怎么辦呢？

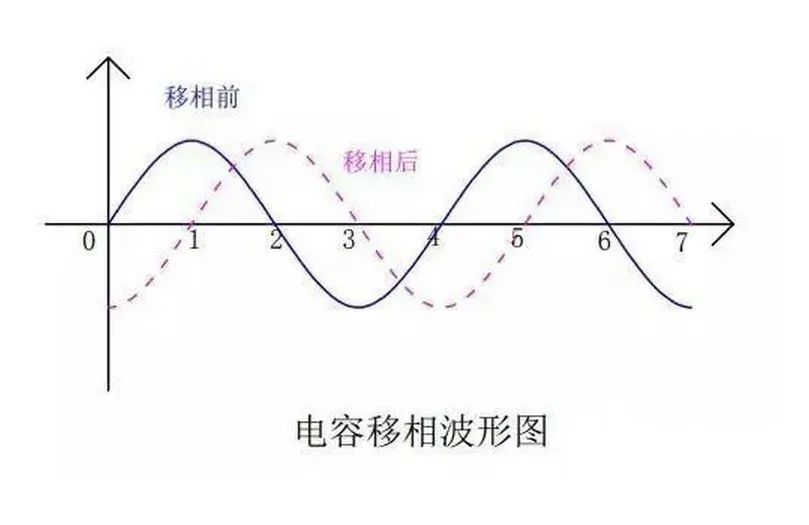

　　這時候就要采用電容移相了。簡單的來說，就是把電容串聯在所需要移相的電路里，從而讓電流相位改變。單相交流電移相以后，那么它的波形圖就變成下圖這樣了。

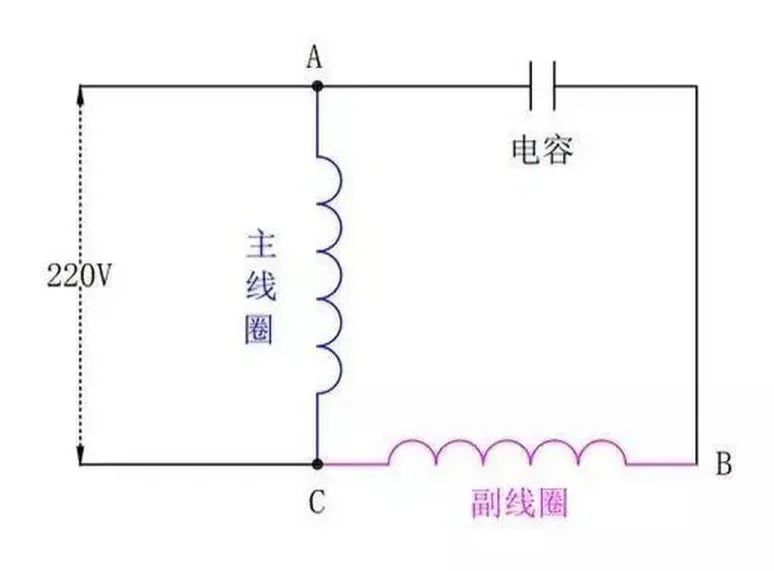

　　最后把它綜合起來，電機接線圖就成下圖這樣。首先正弦交流電從A點進來，一部分給主線圈供電，另外一部分通過電容移相。由于兩相電他們的相位一前一后，那么線圈產生的磁場力也會一前一后。這樣，就可以達到主線圈推一下，然后副線圈推一下，最后旋轉起來。

　　



　　如果想要電機反轉，那只需要把上圖接A點的電源線換到B點即可，接C點的電源線不動。

　　因?yàn)闆]換之前主線圈用的是相位為零的正弦交流電、副線圈用的是移相以后的正弦交流電。電源線換到B點以后，那么副線圈用的是相位為零的正弦交流電，而主線圈用的是移相以后的正弦交流電。兩個線圈的電流相位改變，那么它們所產生磁場力方向也改變、旋轉也將改變。



　三相電機



　　三相電機采用三相交流電源，由于三相交流電他們相位差為120°。當定子繞組通入三相交流電以后，會在定子內產生旋轉磁場。旋轉磁場切割轉子繞組，那么轉子繞組會產生感應電流，感應電流在旋轉磁場中會受到電磁力，從而就會旋轉起來。

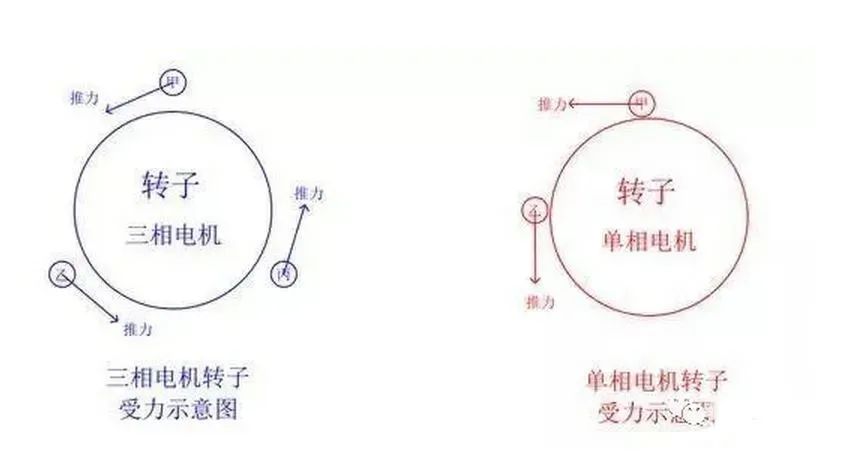

　　三相電機采用三相電源，它們相位差120度。我們可以簡單的理解成，三相電機相當于三個人站在三個不同的角度去推轉子。單相電機采用單相電源和電容，主副線圈的相位相差90度。我們可以簡單的理解成，單相電機相當于兩個人站在兩個不同的角度去推轉子。

　　所以，同樣功率的三相電機比單相電機的轉矩（旋轉力）要大。

　　

　　一般如果有三相電源的地方盡量采用三相電機，因?yàn)橥瑯庸β实娜嚯姍C(jī)比單相電機體積小，重量輕，噪音小，價格低，轉矩高等優點。采購者一定要找品質有保障的企業，比如東川電機品牌15年生產實力廠家，售后服務更加好，我們還有免費維修的服務，比如直接電機在一年內出現故障問題，均可郵寄回來我們免費維修哦。
