調速電機接線示意圖

關于有的客戶購買了調速電機不明白如何接線問題，其實很簡單，下面是調速電機安裝示意圖。

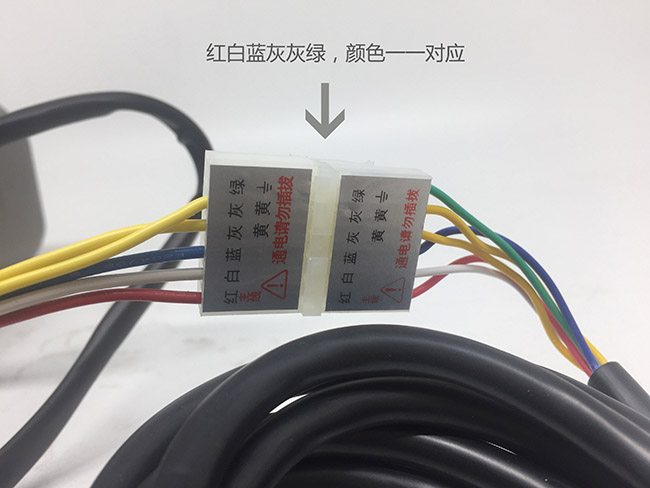

調速電機線束排針接口與調速器排針接口對接，注意針口所標示顏色（紅白藍灰灰綠）一定要相對應，相同顏色一一對應，如圖所示。

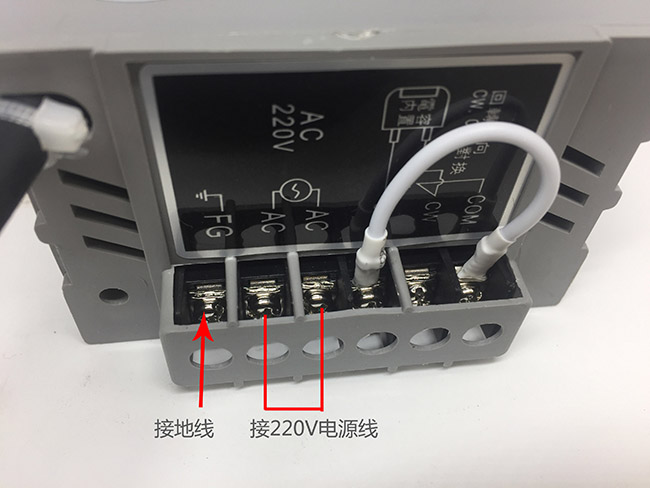

然后將調速器接線端的2個AC端口接在單相220V電源上，F(xiàn)G端為接地線端口，如圖所示。

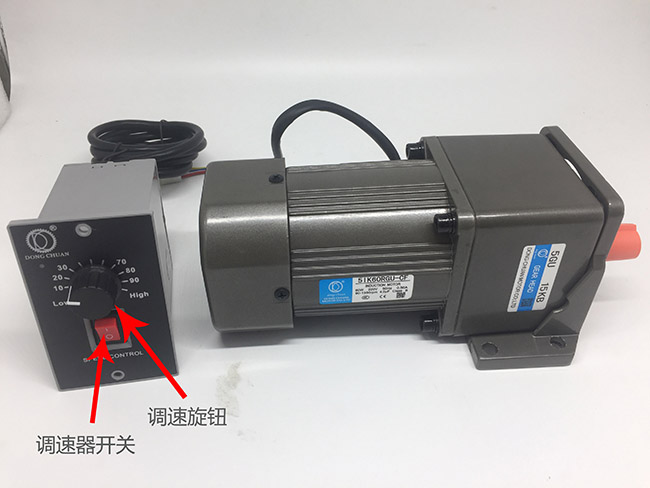

接好后，接通電源，打開調速器上的開關，電機開始運轉。轉動調速器旋鈕，即可對電機的轉速進行調節（如圖所示）。需要注意的是，調速電機運轉時調速器的調節范圍在50%-100%為宜，調速器調的越低，電機速度越慢，轉矩越小，容易發生過載。
